Welcher Fitting
für welchen Zweck?
Zurrgurt einhängen, Zubehör befestigen oder Gegenstände verstauen: Wählen Sie zuerst die Aufgabe, dann den passenden Fitting.
Fittinge im Alltag: konkrete Beispiele.
Vom Gurtanschluss bis zur Halteplatte: So unterscheiden sich die Aufgaben. Die Beispiele zeigen das Verbindungsprinzip; die konkrete Befestigung wird passend zur Anwendung ausgelegt.
Zurrpunkt mit ÖseTransportkiste mit einem Gurt sichern
Beispiel: Einen passenden Gurthaken in die Öse einhängen oder geeignetes Gurtband durchführen.
Vorher prüfen: Öffnung und Haken müssen zusammenpassen; Zurrverfahren und Last benötigen eine passende Auslegung.
Passenden Artikel ansehen
Double-Fitting 381Gurt an einem Double-Fitting anschliessen
Beispiel: Für eine Anwendung, bei der dieser Endbeschlag und seine Anschlussgeometrie vorgesehen sind.
Vorher prüfen: Die Produktbezeichnung legt die erlaubte Last nicht allein fest. Schiene, Eingriff und Belastungsrichtung prüfen.
Passenden Artikel ansehen
Quattro-Fitting 383Gurtanschluss mit Quattro-Ausführung planen
Beispiel: Alternative mit anderer Eingriffsgeometrie für einen entsprechend ausgelegten Zurranschluss.
Vorher prüfen: Mehr Eingriffspunkte sind keine pauschale Freigabe für schwerere Ladung. Technische Unterlagen vergleichen.
Passenden Artikel ansehenSchraubfitting mit SterngriffEine abnehmbare Halteplatte befestigen
Beispiel: Zum Beispiel eine passende Halteplatte für leichtes Zubehör, die häufig umgesetzt werden soll.
Vorher prüfen: Klemmbereich, Gewinde und Sicherung gegen selbstständiges Lösen berücksichtigen.
Passenden Artikel ansehen
KERL mit M8 / M10-GewindebolzenEine Halterung mit Durchgangsloch verschrauben
Beispiel: Ein Gewindebolzen ragt durch das passende Loch der Halterung; das Gegenstück wird entsprechend befestigt.
Vorher prüfen: Bolzenlänge, Plattendicke, Gegenmutter und Zugrichtung müssen zur konkreten Variante passen.
Passenden Artikel ansehen
KERL JIM M8 mit InnengewindeEinen Winkel mit einer Schraube befestigen
Beispiel: Eine geeignete M8-Schraube verbindet beispielsweise einen passend ausgelegten Befestigungswinkel mit dem Fitting.
Vorher prüfen: Ein Innengewinde braucht eine passende Schraube. Gewindeeingriff und Unterlagen des Herstellers beachten.
Passenden Artikel ansehen
KERL 2x M6 / 1x M8Eine Montageplatte mit mehreren Schraubpunkten planen
Beispiel: Für eine passende Montageplatte mit dem zum konkreten Artikel gehörenden Lochbild.
Vorher prüfen: Die verfügbaren Gewinde und das Lochbild am Artikel prüfen; keine Übertragung von Daten anderer KERL-Varianten.
Passenden Artikel ansehen

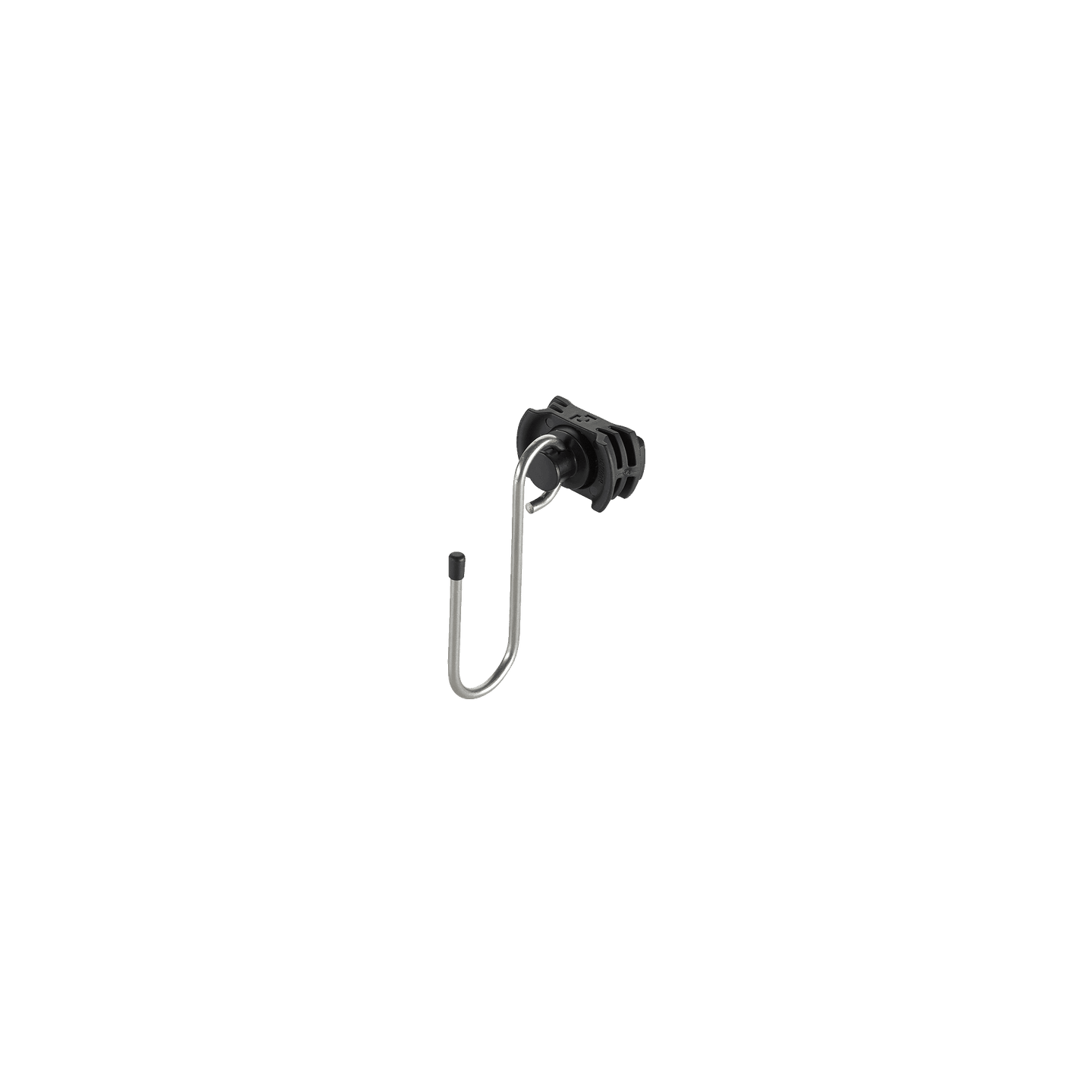

KERL ButlerKabel, Schlauch oder Handwerkzeug verstauen
Beispiel: Ein aufgerolltes Kabel oder geeignetes Handwerkzeug übersichtlich aufhängen.
Vorher prüfen: Ein Halter für Ordnung ist nicht automatisch ein Zurrpunkt für schwere Ladung. Während der Fahrt auf sicheren Halt achten.
Passenden Artikel ansehen| Ich möchte … | Dafür suche ich … | Beispiel |
|---|---|---|
| einen Zurrgurt anschliessen | einen geeigneten Zurrpunkt oder Gurt-Endbeschlag | KERL 500 oder passende Double-/Quattro-Ausführung |
| ein Zubehörteil häufig abnehmen | eine bedienbare, lösbare Schraubverbindung | Schraubfitting mit Sterngriff |
| eine Halterung auf einen Bolzen setzen | ein passendes Aussengewinde | KERL M8 oder M10 |
| von oben eine Schraube eindrehen | ein passendes Innengewinde | KERL JIM M8 |
| mehrere Schraubpunkte an einer Platte nutzen | einen Fitting mit passendem Lochbild | KERL 2x M6 / 1x M8 |
| Kabel oder Werkzeug aufhängen | einen dafür vorgesehenen Halter | KERL Butler |
Die Beispiele sind Auswahlhilfen, keine pauschalen Last- oder Montagefreigaben. Für Sitzbefestigungen, Personensicherung, Hebeanwendungen oder andere besondere Aufgaben ist eine dafür vorgesehene und nachgewiesene Lösung erforderlich.
Herstellergrundlagen: Gewindebolzen · Innengewinde · KERL Butler. Die konkreten LORBIS-Artikel sind jeweils direkt verlinkt.
Drei Aufgaben. Unterschiedliche Verbindungen.
Optisch ähnliche Fittinge können unterschiedliche Funktionen haben. Gewinde, Anschluss und zulässige Kräfte immer am Artikel prüfen.
Gurte anschliessenZurrpunkt mit Öse
Ein geeigneter Haken oder ein geeignetes Gurtband verbindet die Ladungssicherung mit dem Fitting.
Produkt ansehenLösbar befestigenSchraubfitting mit Sterngriff
Eine Schraubverbindung für passende Zubehörteile. Gewinde, Überstand und Platz zum Bedienen beachten.
Produkt ansehenAnderer EingriffMehrpunktfitting
Mehrere Eingriffspunkte und ein anderer Anschluss. Die zulässigen Kräfte gelten für die konkret freigegebene Kombination.
Produkt ansehen| Ihre Aufgabe | Ausführung im Sortiment | Darauf achten |
|---|---|---|
| Gurt oder Haken anschliessen | KERL 500 | Passender Anschluss, vollständige Verriegelung und freigegebene Belastungsrichtung. |
| Zubehör mit Gewinde befestigen | KERL mit M8 / M10 | Gewindegrösse, nutzbare Gewindelänge und geeignete Gegenbefestigung. |
| Schraubverbindung von Hand bedienen | Schraubfitting mit Sterngriff | Platz für den Sterngriff, Gewinde und Sicherung der Verbindung. |
| Schraubverbindung mit Mutter | Schraubfitting mit selbstsichernder Mutter | Montagevorgaben, Gewindeeingriff und Eignung für das zu befestigende Teil. |
| Double- und Quattro-Ausführung vergleichen | Double-Fitting 381 Quattro-Fitting 383 | Eingriffsgeometrie, Anschluss und Produktfreigabe. Mehr Eingriffspunkte ersetzen keine Prüfung des Gesamtsystems. |
Einsetzen. Verriegeln. Kontrollieren.
Der Ablauf hängt vom Fittingtyp ab. Bei vielen federverriegelten Zurrfittingen werden die Eingriffsteile zunächst in die Schiene eingesetzt und dann in die Verriegelungsposition verschoben. Schraubfittinge können anders funktionieren.
Passform prüfen
Raster, Öffnung und Bauform mit den Herstellerangaben abgleichen. Schiene und Fitting müssen sauber und unbeschädigt sein.
Richtig verriegeln
Den jeweiligen Mechanismus nach Anleitung bedienen. Nur eingelegt zu sein genügt nicht – der Fitting muss vollständig verriegelt sein.
Sitz kontrollieren
Den korrekten Sitz und die Verbindung vor Gebrauch prüfen. Eine Handkontrolle ersetzt weder Montagevorgaben noch einen Belastungsnachweis.
Zurrpunkt ist nicht gleich Universalhalter: Wählen Sie den Fitting nach seiner vorgesehenen Funktion. Für Halterungen, Gurte und verschraubte Anbauteile können unterschiedliche Anforderungen gelten.
Häufige Fragen
Was ist der Unterschied zwischen Single, Double und Quattro?
Die Begriffe beschreiben unterschiedliche Fittingbauformen mit unterschiedlichem Eingriff in die Schiene. Daraus folgt keine universelle Belastungszahl. Entscheidend sind die technischen Angaben des konkreten Fittings zusammen mit Schiene und Einbau.
Reicht die Belastungsangabe auf dem Fitting?
Nein. Zusätzlich sind Schiene, Befestigung, Untergrund, Belastungsrichtung und Anschluss zu berücksichtigen. Bruchlast und zulässige Zurrkraft sind unterschiedliche Angaben.
Welches Gewinde brauche ich?
Das Gegenstück bestimmt die benötigte Gewindegrösse und den erforderlichen Gewindeeingriff. Prüfen Sie auch den Platz ober- und unterhalb des zu befestigenden Teils.
Kann ich einen beliebigen Gurthaken verwenden?
Der Haken muss zur Öffnung und zur vorgesehenen Belastung passen. Ungeeignete Geometrie oder eine falsche Belastung kann die Verbindung beeinträchtigen. Beachten Sie die Angaben von Gurt, Haken und Fitting.
